UniCal®: особливість системи калібрування Microlit Nero

UniCal® — запатентована система калібрування дозаторів Microlit

У дозаторах Microlit Nero застосовується запатентована система калібрування UniCal®. Вона дозволяє виконувати калібрування  за одну операцію, без розбирання дозатора та без від’єднання механізму індикації об’єму від плунжерного механізму.

Номер патенту: 405607

Коли потрібне калібрування?

Калібрування виконують, якщо фактичний об’єм, поданий дозатором, виходить за допустимі межі похибки, визначені стандартом ISO 8655-2022.

Наприклад, для номінального об’єму 1000 мкл допускаються ±60 мкл систематичної похибки та ±30 мкл випадкової похибки. Якщо виміряні значення перевищують допустимі — необхідна корекція.

Чому стандартні методи калібрування займають багато часу?

Незалежно від конструкції, калібрування починається з визначення середнього об’єму видачі. Для гравіметричного методу виконують серію зважувань дозованого об’єму  на аналітичних вагах, після чого розраховують середнє значення.

Підхід 1: калібрування методом спроб і помилок за таблицею

У частині дозаторів калібрування виконують орієнтуючись на мітки на корпусі, а величину корекції визначають за таблицею в інструкції.

Недолік — низька роздільна здатність шкали та залежність від візуального співставлення. На практиці цикл вимірювання та корекції часто доводиться повторювати кілька разів, доки об’єм не стабілізується в межах допуску.

Підхід 2: калібрування через розбирання дозатора

Інший поширений підхід передбачає часткове розбирання дозатора та від’єднання механізму індикації об’єму від поршню, щоб виставити на індикаторі середній об’єм, визначений за результатами зважування. Після цього дозатор збирають і перевіряють результат.

Недолік — складність і тривалість процедури. Якщо результат не в межах допуску, налаштування та перевірку повторюють.

Як UniCal® спрощує калібрування?

UniCal® вирішує основну проблему традиційних підходів: після отримання середнього об’єму за результатами зважування користувач може виконати корекцію швидко, без розбирання дозатора і без від’єднання механізму індикації.

Для цього використовується спеціальний калібрувальний інструмент , який дозволяє встановити на індикаторі значення середнього об’єму, визначеного за гравіметричним методом. Після встановлення цього значення дозатор вважається відкаліброваним.

Як виконати перекалібрування дозатора з UniCal®?

Перекалібрування виконують, якщо результати видачі виходять за рекомендовані межі ISO 8655-2:2002 або якщо змінюються умови, що впливають на результат вимірювання, наприклад температура чи щільність рідини.

Процедура калібрування

1. Виконайте щонайменше 5 вимірювань на номінальному об’ємі та розрахуйте середній об’єм видачі за результатами зважування на аналітичних вагах.
2. За допомогою калібрувального інструмента Microlit встановіть на механізмі індикації значення середнього об’єму, отриманого за результатами зважування.
3. Виконайте кілька циклів дозування та перевірте, що об’єм відповідає очікуваним межам похибки.

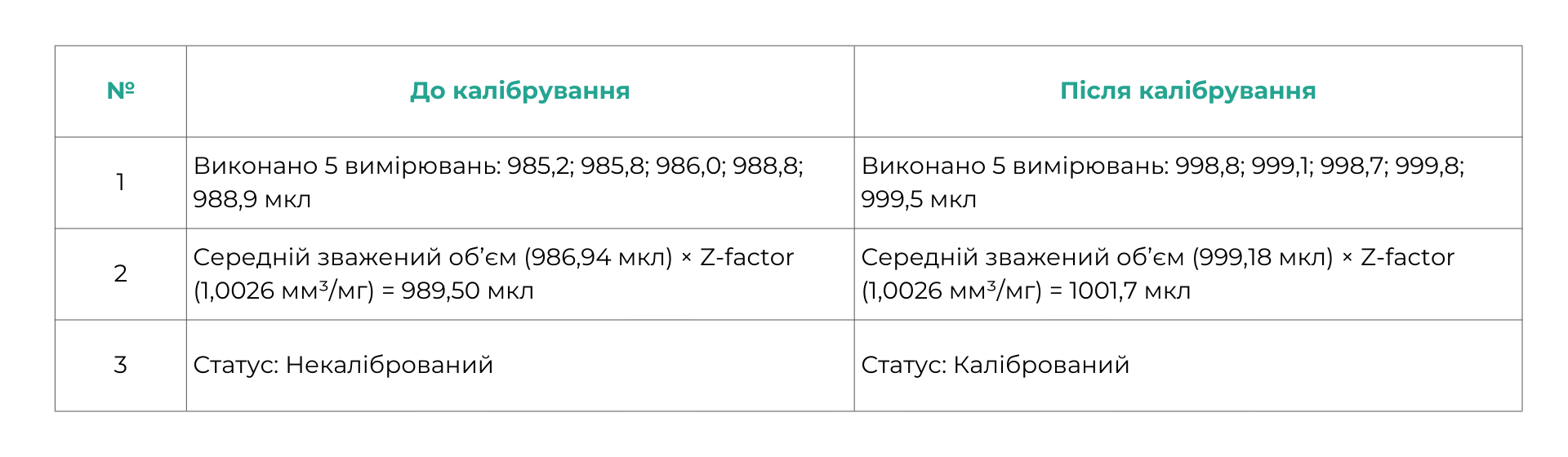

Приклад перевірки механізму за даними Microlit

У демонстраційному прикладі використано одноканальний дозатор змінного об’єму 100–1000 мкл. До перекалібрування середній об’єм становив 989,5 мкл із застосуванням коефіцієнта перерахунку Z = 1,0026 для переходу від маси, зафіксованої на вагах, до об’єму.

Далі отримане значення встановили на механізмі індикації за допомогою калібрувального інструмента Microlit за одну операцію та виконали повторні вимірювання на номінальному об’ємі для контролю результату.

Переваги UniCal®

• Калібрування виконується в лабораторії без складних сервісних процедур.
• Зменшується потреба в багаторазовому повторенні циклу вимірювання та корекції.
• Немає потреби розбирати дозатор або від’єднувати механізм індикації об’єму від плунжерного механізму.
• Зменшуються витрати та простої, пов’язані з відправкою дозатора на стороннє калібрування навіть для незначних корекцій.
